从原型到第二版：一把分体式蓝牙键盘的迭代记录

从 MacBook 蝴蝶脚到第一把机械键盘，再到全铝客制化，键盘一直在随习惯演变。当最中意的轴体停产、工具箱里又添了一台 3D 打印机时，决定自己动手做一把完全贴合个人输入习惯的分体式人体工学键盘。

项目 2025 年 9 月启动，10 月完成首版原型。实际使用中紧凑配列给日常输入带来不少阻碍，于是开始第二版的开发。2026 年 3 月新版固件驱动与自定义 shield 编写完毕，7 月硬件组装完成。

硬件平台

  • 主控：nice!nano（蓝牙 BLE）
  • 固件：ZMK
  • 外壳：PETG，由 ryanis.cool（@rianadon 的开源项目）生成基础模型，再手工调整后 3D 打印
  • 连接方式：分体式蓝牙，左右无线通讯

第一版（原型）

第一版固件基于 Ay1tsMe/zmk-config 修改，配列为双手完全对称布局。除拇指区（每侧固定 6 键，充分利用拇指活动范围）外，从内向外各列行数为 2-3-3-4-4-3（六列），无独立数字行，数字需通过组合键输入。矩阵使用 0.5 mm² 硬线，理线空间紧张。

两侧电池均为 100 mAh，实测左侧（主控侧）功耗约为右侧的 3–4 倍，续航明显不对称。

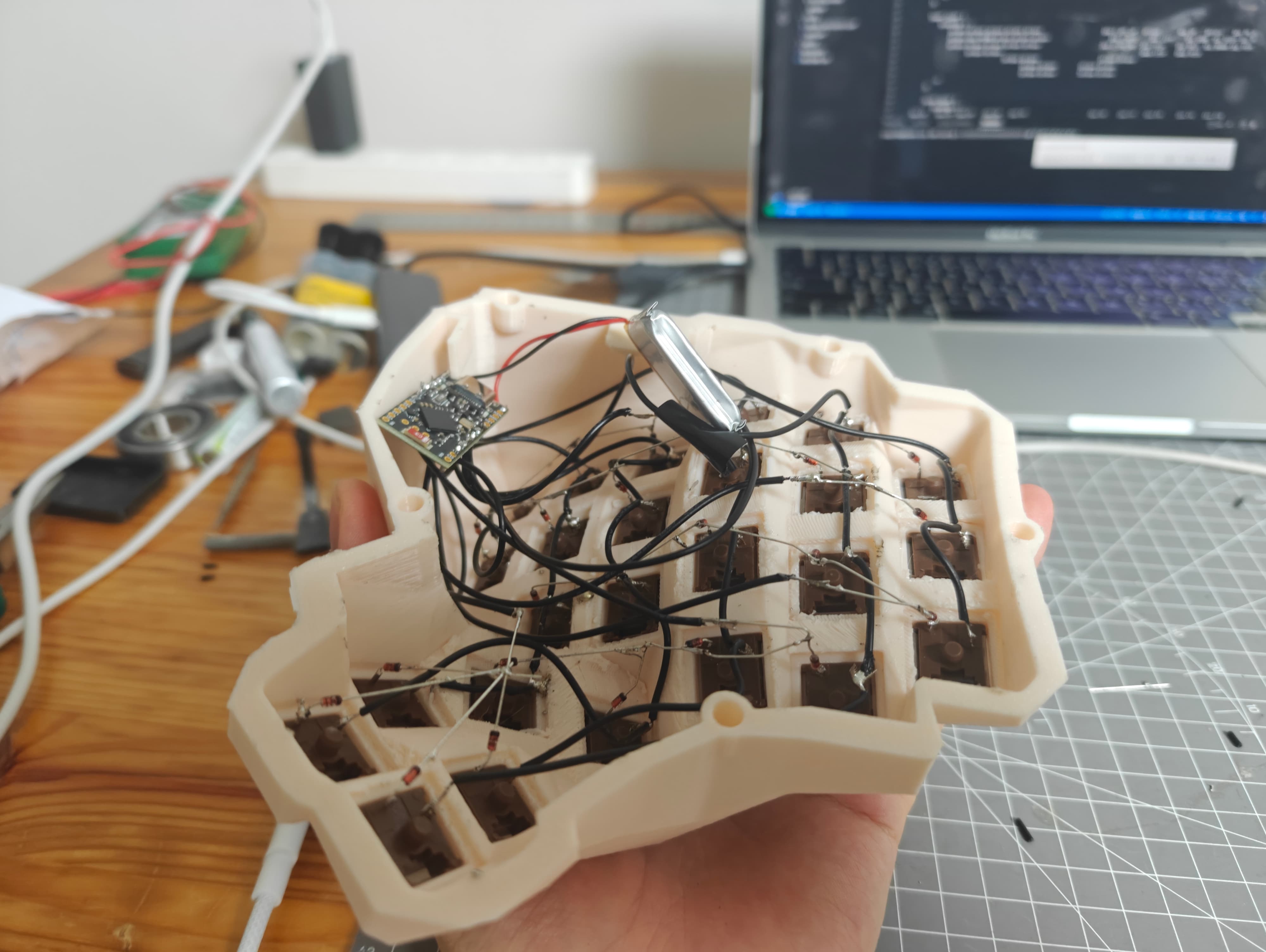

第一版内部布线，采用 0.5 mm² 硬线，理线空间受限。

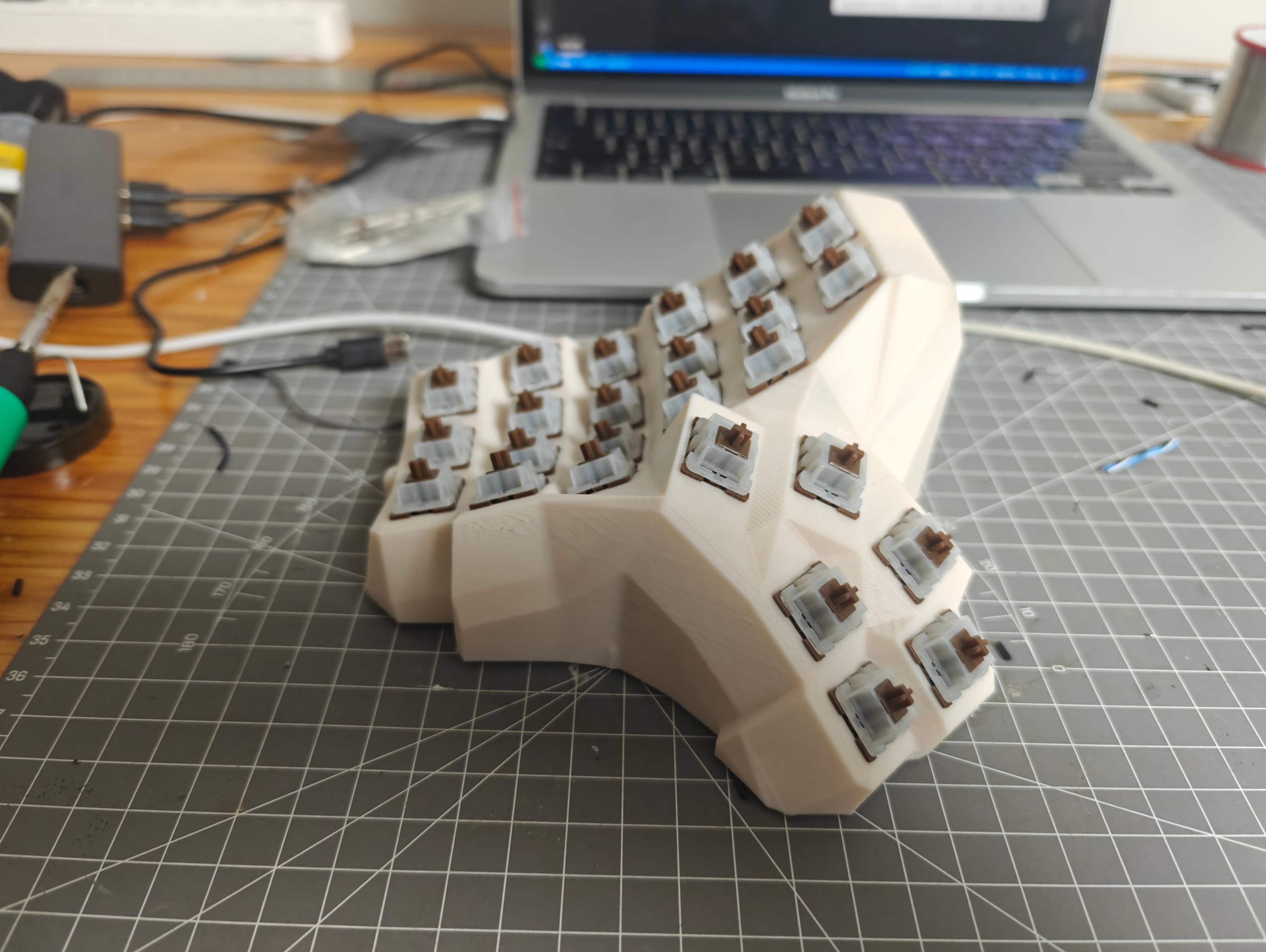

第一版组装完成外观（无键帽）。

日常使用中，频繁的组合键操作降低了输入效率，过于紧凑的布局也让学习成本高于预期。硬线布线进一步限制了后期调整的灵活性。

第二版改进

第二版从头编写 ZMK 配置文件，构建独立的 shield，获得了对固件行为的完全控制。仓库位于 xiyivan/zmk-config-V2。

非对称配列

第二版改为非对称布局，并加入独立数字行，显著降低输入的学习与记忆负担。拇指区仍保持每侧 6 键，手指区配列如下（从内向外计）：

  • 左手：3-4-4-5-5-4-4（七列）
  • 右手：4-4-5-5-4-4-4（七列）

独立数字行的加入使得日常数字输入不再依赖组合键，分层功能仍保留给符号与功能键。

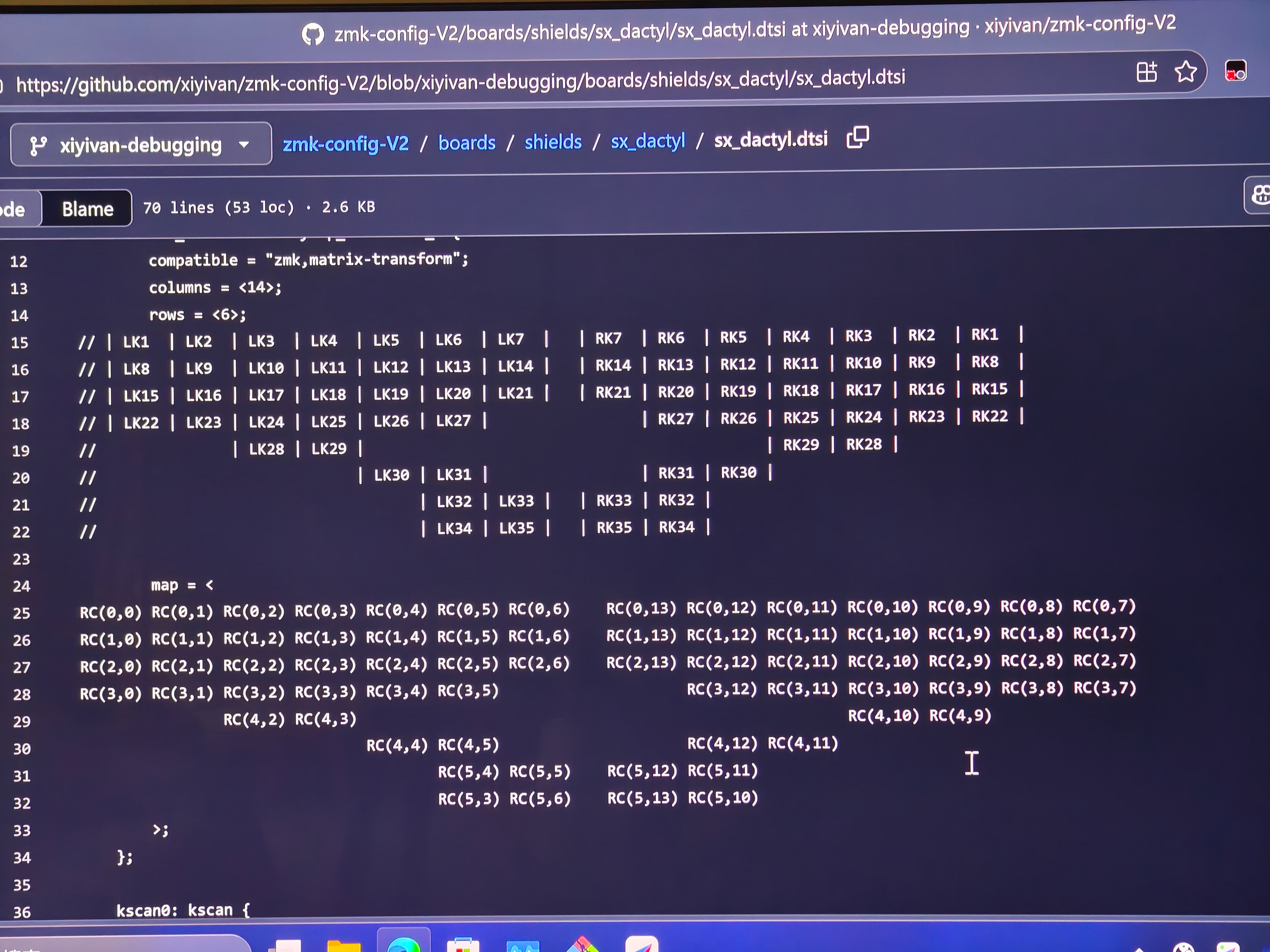

第二版键位图

键层与按键行为优化

拇指区除传统空格与退格外，还分配了 Ctrl、Alt 等需要长按的修饰键，以及 ,、.、Enter 这类高频短击键。为了在不增加键数的前提下兼顾两者，这些按键被设置为 mod-tap 行为：按住触发修饰键，点击则输出对应的标点或回车，显著提升了拇指区的利用效率。

日常使用中总共设置 2–3 个层已经完全足够：

  • 基础层：标准 QWERTY 主键位；
  • 功能层：数字区、F 键区及符号；
  • 设置层：蓝牙配对、键盘重置等日常几乎不会触发的操作。

在开始写配置文件和外壳建模之前，先在脑子里厘清完整的配列和矩阵布线，可以避免后期大量返工——ZMK 的配置本身虽不复杂，但需要提前规划好结构。

布线工艺

第一版的硬线焊接与理线难度较高。第二版改用 0.2 mm 直径免刮漆线，可在漆包状态下直接焊接，省去刮漆步骤，焊接工作量明显减少，布线整洁度大幅提升。

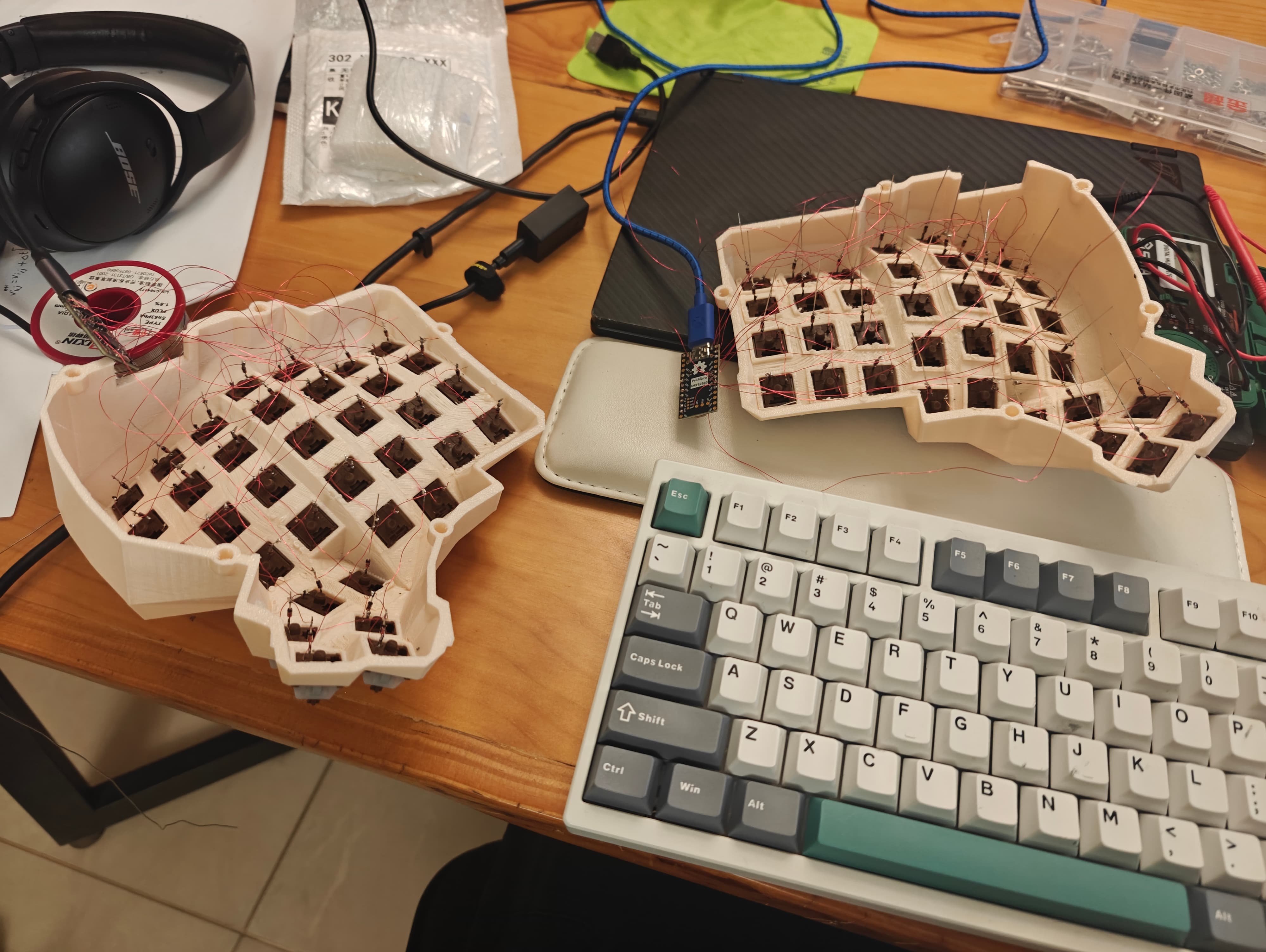

第二版内部布线，使用免刮漆线，走线更加整洁。

电源平衡

针对第一版主控侧功耗远高于副侧的问题，第二版提升了左侧电池容量，使两侧日常续航基本匹配。

外壳优化

生成器原始模型中，每个键座周围有一圈用于增加稳定性的窄墙。3D 打印后该窄墙导致支撑拆除极为困难。第二版将外壳整体加厚，并直接移除这圈墙，既简化了后处理，也并未影响结构强度。

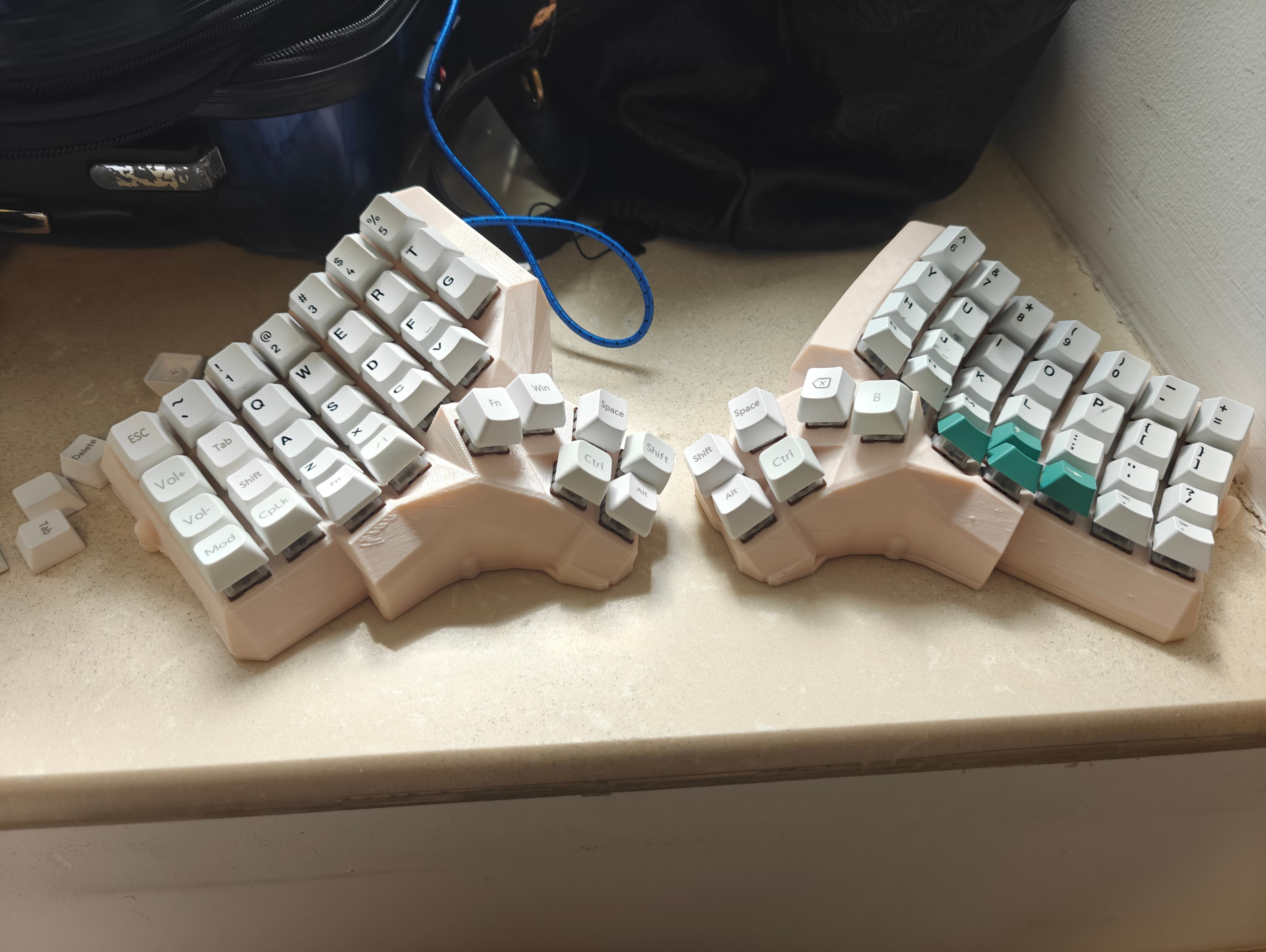

第二版组装完成带键帽的整体效果。

遇到的问题

  • 二极管方向：焊接时曾有一颗二极管装反，排查导通时发现并纠正。
  • 免刮漆线虚焊：漆未完全熔毁会造成接触不良，后期通过逐点补焊并用万用表验证解决。
  • 焊枪误伤：一枚按键因焊枪意外碰到而烧毁，更换轴体后恢复正常。

总体来说，diy键盘有一个非常活跃的开源社区。几乎不会遇到真正难以解决的困难。主要问题集中在操作的熟练度方面。

轴体与键帽

两个版本均使用逆狱 KU 段轴，由闲鱼“隔壁老赵”手工润轴。键帽来自另一把键盘迈从 GX87 的原装键帽（换用等高线键帽后闲置），正好用在这把自制的分体键盘上。

手感与结构

3D 打印外壳用料较厚，打字时几乎感觉不到键盘的形变，也没有传统 gasket 结构常见的共振空腔音。这一特性可能因个人喜好而异，但在这把键盘上带来了非常扎实的敲击感。

仓库与资源

项目已全部开源，供参考与复刻。目前暂无继续改进的计划，这把键盘会成为日常主力工具。
